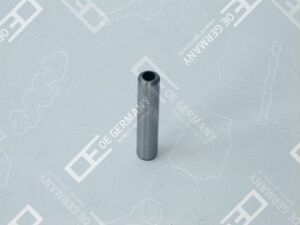

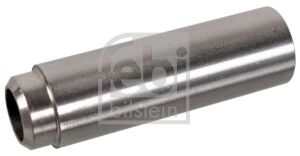

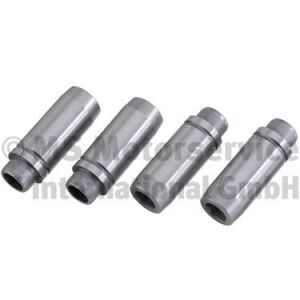

Направляючі втулки клапанів тримають стрижень клапана співвісно з сідлом і відводять від нього тепло в головку блоку. Розбита напрямна дає клапану люфт: він гірше сідає на сідло, а олива по стрижню йде в циліндр.
Які розміри й матеріал звірити в напрямній
| Параметр | Як буває | На що зважати |
|---|---|---|
| Внутрішній діаметр | 5–9 мм, найчастіше 6, 7 і 8 мм | Дорівнює діаметру стрижня клапана |
| Зовнішній діаметр і довжина | Наприклад 7,02 × 11,03 × 45,8 мм для Opel Astra і Vectra до 2005 року | Зовнішній діаметр — посадка в головці, довжина — висота втулки |
| Матеріал | Сірий чавун, бронза, металокераміка | Матеріал беруть такий, як передбачено для мотора |
| Ремонтний розмір | Збільшений зовнішній діаметр, наприклад «+0,2» | Коли отвір у головці розбитий і стандартна втулка вже не тримає натяг |
На частині моторів впускні й випускні втулки однакові, на частині — різні, тому в назві дивляться позначку «впуск», «випуск» чи «впуск / випуск».
Коли міняють напрямні і що роблять після запресування
- Люфт клапана у втулці. Його перевіряють індикатором, похитуючи висунутий клапан.
- Витрата оливи при нових сальниках. Якщо сальники клапанів свіжі, а олива все одно йде, винні розбиті втулки.
- Ремонт головки. Під час заміни впускних чи випускних клапанів зношені втулки міняють заодно.
Поширена помилка — запресувати нові напрямні й не обробити їх. Після запресування внутрішній діаметр трохи звужується, тому отвір доводять розверткою під стрижень клапана, а сідла потім обробляють заново — інакше клапан сяде з перекосом.
Розміри втулок для Lanos 1.5, Renault і VW
Внутрішній × зовнішній діаметр × довжина на кількох поширених моторах:
| Мотор | Розмір втулки | На що зважати |
|---|---|---|
| Daewoo Lanos 1.5 | 7,02 × 11,03 × 47,5 мм | Однакова на впуск і випуск |
| Daewoo Lanos 1.6 16V | 5,99 × 11,06 × 40 мм | Тонший стрижень клапана, ніж у 1.5 |
| Renault Kangoo, Logan, Megane 1.4 і 1.6 | 7,02 × 12,05 × 41,95 мм | Розмір дано для впускної втулки |
| VW Caddy, Golf, T4 1.9 D – 2.4 D | 6,98 × 12,06 × 36,5 мм | Однакова на впуск і випуск |
Як підібрати напрямні за розміром
Як підібрати напрямну, якщо мотор точно невідомий?
Потрібні три розміри: внутрішній діаметр (за стрижнем клапана), зовнішній (за отвором у головці) і довжина. Стару втулку міряють після випресування; якщо отвір у головці розбитий, беруть ремонтний розмір.
Як не сплутати втулки сусідніх моторів
Напрямні найчастіше плутають між моторами одного виробника: у Lanos 1.5 і 1.6 16V внутрішній діаметр 7 і 6 мм, і втулка від одного мотора на інший не встане. Експерти Auto-Mechanic підберуть запчастину за VIN-кодом за допомогою оригінальних електронних каталогів.
Напрямні — у підгрупі ГБЦ та клапанний механізм: Freccia, AE, Metelli, BGA, ET Engineteam, TRW Engine Component, Febi Bilstein, Mahle, Kolbenschmidt. Гарантія виробника, термін залежить від бренду. Повернення протягом 365 днів за дотримання умов повернення; прямі поставки від офіційних дистриб'юторів і вхідний контроль на логістичному хабі — захист від контрафакту.
