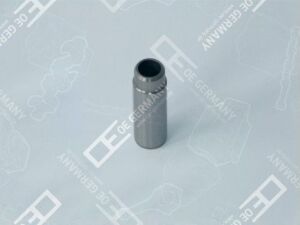

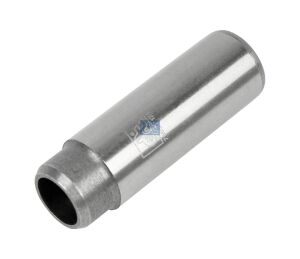

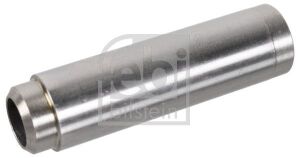

Направляющие клапанов (втулки) держат стержень клапана соосно с седлом и отводят от него тепло в головку блока. Разбитая направляющая дает клапану люфт: он хуже садится на седло, а масло по стержню уходит в цилиндр.

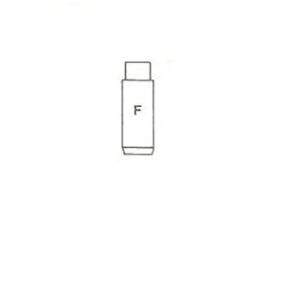

Какие размеры и материал сверить в направляющей
| Параметр | Как бывает | На что обратить внимание |
|---|---|---|
| Внутренний диаметр | 5–9 мм, чаще всего 6, 7 и 8 мм | Равен диаметру стержня клапана |
| Наружный диаметр и длина | Например 7,02 × 11,03 × 45,8 мм для Opel Astra и Vectra до 2005 года | Наружный диаметр — посадка в головке, длина — высота втулки |
| Материал | Серый чугун, бронза, металлокерамика | Материал берут тот, что предусмотрен для мотора |
| Ремонтный размер | Увеличенный наружный диаметр, например «+0,2» | Когда отверстие в головке разбито и стандартная втулка уже не держит натяг |
На части моторов впускные и выпускные втулки одинаковые, на части — разные, поэтому в названии смотрят отметку «впуск», «выпуск» или «впуск / выпуск».
Замена направляющих клапанов: когда нужна и что делают после запрессовки
- Люфт клапана во втулке. Его проверяют индикатором, покачивая выдвинутый клапан.
- Расход масла при новых колпачках. Если маслосъемные колпачки свежие, а масло все равно уходит, виноваты разбитые втулки.
- Ремонт головки. При замене впускных или выпускных клапанов изношенные втулки меняют заодно.
Частая ошибка — запрессовать новые направляющие и не обработать их. После запрессовки внутренний диаметр немного сужается, поэтому отверстие доводят разверткой под стержень клапана, а седла потом обрабатывают заново — иначе клапан сядет с перекосом.
Направляющие клапанов Ланос 1.5, Renault, VW: размеры
Внутренний × наружный диаметр × длина на нескольких распространенных моторах:
| Мотор | Размер втулки | На что обратить внимание |
|---|---|---|
| Daewoo Lanos 1.5 | 7,02 × 11,03 × 47,5 мм | Одинаковая на впуск и выпуск |
| Daewoo Lanos 1.6 16V | 5,99 × 11,06 × 40 мм | Более тонкий стержень клапана, чем у 1.5 |
| Renault Kangoo, Logan, Megane 1.4 и 1.6 | 7,02 × 12,05 × 41,95 мм | Размер дан для впускной втулки |
| VW Caddy, Golf, T4 1.9 D – 2.4 D | 6,98 × 12,06 × 36,5 мм | Одинаковая на впуск и выпуск |
Подбор направляющих клапанов по размерам
Как подобрать направляющую, если мотор точно неизвестен?
Нужны три размера: внутренний диаметр (по стержню клапана), наружный (по отверстию в головке) и длина. Старую втулку меряют после выпрессовки; если отверстие в головке разбито, берут ремонтный размер.
Как не перепутать втулки соседних моторов
Направляющие чаще всего путают между моторами одного производителя: у Lanos 1.5 и 1.6 16V внутренний диаметр 7 и 6 мм, и втулка от одного мотора на другой не встанет. Эксперты Auto-Mechanic подберут запчасть по VIN-коду с помощью оригинальных электронных каталогов.
Направляющие — в подгруппе ГБЦ и клапанный механизм: Freccia, AE, Metelli, BGA, ET Engineteam, TRW Engine Component, Febi Bilstein, Mahle, Kolbenschmidt. Гарантия производителя, срок зависит от бренда. Возврат в течение 365 дней при соблюдении условий возврата; прямые поставки от официальных дистрибьюторов и входной контроль на логистическом хабе — защита от контрафакта.
