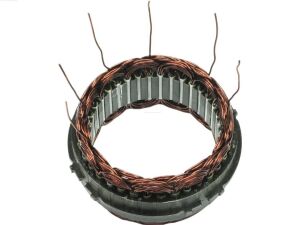

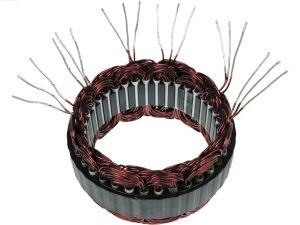

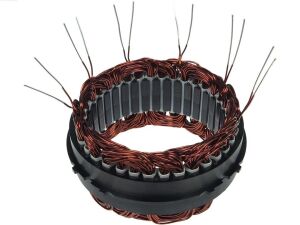

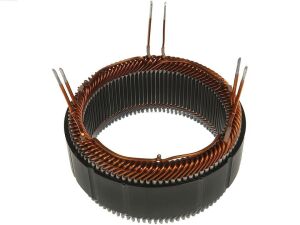

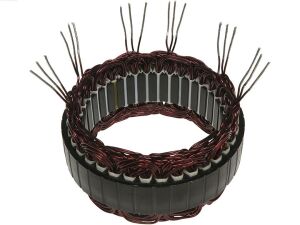

Статор генератора — неподвижная часть генератора: стальной пакет с медной обмоткой, в которой магнитное поле ротора наводит ток для всей машины. Сгоревшую обмотку генератора меняют вместе со статором, а подбирают его не по марке авто, а по самому генератору — напряжению, размерам пакета и схеме обмотки.
Откуда в статоре ток и почему горит обмотка генератора
Пакет набран из стальных пластин и зажат между передней и задней крышками генератора, а в его пазах лежит обмотка в лаковой изоляции. Внутри вращается ротор: его поле пересекает витки, и в каждой фазе наводится переменное напряжение, которое потом выпрямляет диодный мост. Фаз обычно три, но не всегда: у части легковых генераторов обмотка пятифазная, а Valeo в 12-вольтовых генераторах делает шесть фаз — так генератор меньше гудит.
Обмотка не стирается, как щетки или подшипники. Статор убивает не возраст, а перегрев, и причина почти всегда рядом:
- Сверхток. Замкнутая банка аккумулятора или перегруженная бортсеть гонят через обмотку ток больше расчетного. Лак перегревается, витки замыкаются между собой — это и есть межвитковое.
- Жара. Главный враг изоляции: генераторы для жаркого климата производители делают со специальной изоляцией статора и усиленной вентиляцией.
- Масло. Течь с мотора покрывает обмотку пленкой, вместе с пылью от щеток генератора она превращается в токопроводящую грязь — и начинаются замыкания.
- Подшипники. Когда они разбиты, ротор цепляет пакет: на внутреннем диаметре статора остаются блестящие следы трения, а дальше генератор может отказать совсем.
- Перетертая изоляция. Бывает реже — когда обмотку повредили механически.
Поставить новый статор и не выяснить, что спалило старый, — ошибка. Если виновата мертвая банка, перегруженная сеть, течь или подшипник, новый сгорит точно так же. Статор меняют вместе с причиной: проверяют аккумулятор, мост и регулятор, осматривают подшипники, а течь устраняют до сборки.
Как подобрать статор генератора: размеры, напряжение, схема
В названиях запчастей встречается и «обмотка генератора», и «статор генератора» — это одна деталь: пакет с обмоткой целиком. Сверяют его со старым статором или с данными генератора:
| Параметр | Что он означает | Как сверять |
|---|---|---|
| Наружный и внутренний диаметр пакета | Наружный — посадка между крышками, внутренний — зазор до ротора | Оба — как у старого статора |
| Высота пакета и обмотки | Обмотка с лобовыми частями выступает над пакетом | Сверяют обе высоты, а не только пакет |
| Напряжение | 14 В — для сети 12 В, 28 В — для 24-вольтовых грузовиков и автобусов | Только свое: статор на 28 В в легковой генератор не ставят |
| Схема и выводы | Треугольник или звезда; у звезды с выведенной нулевой точкой 4 вывода вместо 3 | Количество и расположение выводов — как на диодном мосту |
Схема статора и мост работают в паре: треугольник — с мостом на 6 диодов, две звезды со сдвигом — с мостом на 12, так что статор с другой схемой к вашему мосту просто не подключится.
Размеры совпадают чаще, чем обмотка. У HC-Cargo есть два статора с почти одинаковым пакетом — внутренний диаметр 89,5, высота 23,5, — но один на 14 В и 55 А, с обмоткой треугольником и проводом толщиной 1,10 мм, а второй на 28 В и 45 А, с другой схемой и проводом 1,50 мм. На столе они выглядят как близнецы, а в генераторе несовместимы.
Поэтому основа подбора — номер генератора с шильдика, а не модель авто. На одну машину ставили агрегаты разных производителей, и одинаковые по отдаче генераторы не обязательно собраны из одинаковых деталей. Один статор часто подходит к нескольким номерам генераторов, так что цепочка такая: номер генератора → кросс-номер → статор, а размеры — контрольная сверка в конце.
Генератор гудит или не заряжает: виноват ли статор
- Гул, который растет с нагрузкой. Гудят не только подшипники или шкив: шумит генератор и при межвитковом в статоре, и при пробитых диодах моста.
- Горит лампа зарядки или заряд пропадает. Обрыв или замыкание в обмотке режет отдачу — частично или до нуля.
- Генератор греется и пахнет горелым лаком. На разобранном видна потемневшая, местами обугленная обмотка.
Те же симптомы дают мост и регулятор, поэтому статор проверяют на разобранном генераторе — на СТО или в мастерской по ремонту генераторов. Базовых проверок омметром две: сопротивление между тремя парами фазных выводов должно быть одинаковым (разное — межвитковое), а между каждой фазой и пакетом — бесконечным. Сопротивление обмотки очень мало, поэтому для точного замера выводы отпаивают и меряют измерительным мостом, а номинал берут у производителя генератора. Отдачу под нагрузкой омметр не покажет — ее проверяют на стенде.
Приговор статору выносят по замерам, а не на слух.
Перемотка, замена статора или генератор в сборе
Обмотка генератора и статор — одно и то же?
Когда речь о запчасти — да: обмотку генератора продают вместе с пакетом, то есть как статор. Вторая обмотка в генераторе — обмотка возбуждения на роторе, и это уже другая деталь.
Можно ли перемотать обмотку статора генератора?
Перемотать можно, но при заводском восстановлении неисправный статор не перематывают — ставят новый. Даже исправный статор там зачищают от коррозии, красят, калибруют внутренний диаметр и проверяют каждую фазу.
Когда менять статор, а когда генератор в сборе?
Если вместе со статором пострадали ротор, мост или корпус, генератор в сборе обходится почти как ремонт. Если остальное цело, а агрегат дорогой — мощный или 28-вольтовый, — замена статора себя оправдывает. Новый или отремонтированный генератор ставят на полностью заряженный аккумулятор.
Где промахиваются, заказывая статор
Диаметр и высота пакета — только половина подбора: при тех же размерах статор бывает на 14 или 28 В, треугольником или звездой, с тремя или четырьмя выводами, и чужой с мостом не состыкуется. Эксперты Auto-Mechanic подберут запчасть по VIN-коду с помощью оригинальных электронных каталогов. Если генератор уже снят, добавьте номер с его шильдика.
