Віскомуфта, муфта вентилятора (термомуфта) з'єднує крильчатку з валом мотора не жорстко, а через силіконову оливу: на холодному моторі вентилятор крутиться повільно й майже не забирає потужності, а коли повітря за радіатором нагрівається, муфта «зчіплюється» і крильчатка розкручується. Вона стоїть на поздовжніх моторах — вантажівок, комерційних машин і частини легкових — там, де вентилятор крутить не електромотор, а сам двигун.
Як працює віскомуфта і чим вона відрізняється від електровентилятора
Спереду на муфті — біметалева пластина чи спіраль, яку обдуває повітря, що пройшло крізь радіатор. MAHLE пояснює механізм: коли повітря нагрівається приблизно до 80 °C, біметал відкриває клапан, олива із запасної камери переходить у робочу, і муфта передає на крильчатку дедалі більший момент. Остигає повітря — олива повертається, і вентилятор знову крутиться ледве-ледве. Навіть повністю ввімкнена муфта трохи прослизає, тож крильчатка ніколи не крутиться точно з обертами вала.

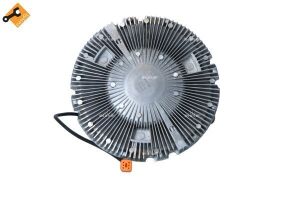

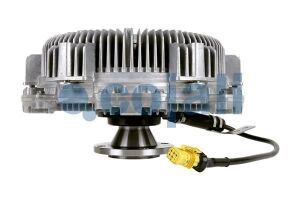

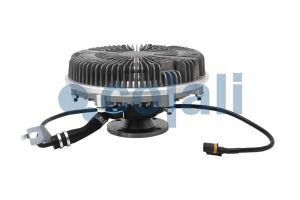

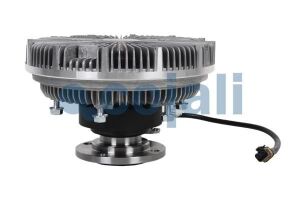

На новіших машинах стоять муфти з електронним керуванням: блок керування двигуном вмикає їх електромагнітом за власною програмою, а датчик стежить за обертами крильчатки. Така муфта реагує швидше й точніше. MAHLE звертає увагу на її особливість: без живлення вона ввімкнена, тож обрив проводки дає постійний гул вентилятора на повних обертах.
На поперечних моторах віскомуфт немає — там стоять електровентилятори.
Муфта окремо, з крильчаткою чи в зборі: що замовити
| Що звірити | Варіанти | Чому важливо |
|---|---|---|

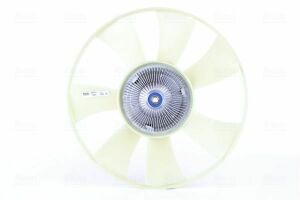

| Виконання | Муфта без крильчатки або вентилятор у зборі | Ціла крильчатка переходить на нову муфту, тріснута — міняється |
| Керування | Біметалева чи електронна, з роз'ємом | Електронну не замінити звичайною: блок керування видасть помилку |

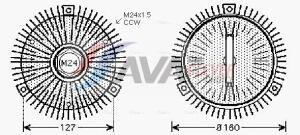

| Кріплення | Кількість і розташування отворів, різьба на валу | На одній моделі бувають муфти на три й на чотири болти |
| Крильчатка | Діаметр і кількість лопатей | Крильчатку підбирають під машину: від неї залежить потік повітря |
| Мотор і рік | Дизель чи бензин, кондиціонер | Для версії з кондиціонером муфта з крильчаткою буває окремою деталлю |
Гуде, гріється, тече: як перевірити віскомуфту
- Мотор гріється на холостих і в заторі, а на трасі норма. Муфта прослизає й не розкручує крильчатку: витекла олива, забруднений біметал чи зношений клапан.
- Гул з-під капота весь час, навіть на холодному моторі. Муфта не вимикається — заклинила або, на електронній, немає живлення.
- Сліди оливи на корпусі, люфт і шум підшипника. Такі муфти під заміну: MAHLE прямо пише, що оливу в муфту не доливають.
Перевірка без приладів: на заглушеному холодному моторі крильчатка має провертатися рукою відносно легко, а після прогріву, одразу після зупинки — помітно туго. Заодно перевіряють люфт вала, бруд на біметалі й ціле кріплення дифузора. Точно роботу муфти міряють у майстерні: порівнюють оберти крильчатки й вала тахометром.

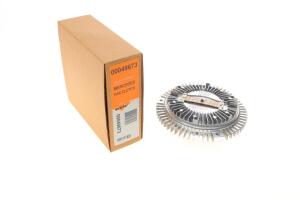

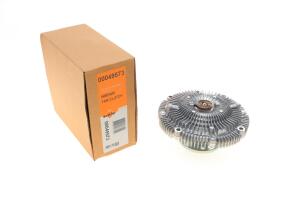

Поширена помилка — зберігати чи возити нову муфту лежачи на боці або біметалом донизу. Олива перетікає й витікає, і муфта працює неправильно з першого дня. MAHLE вимагає тримати її в монтажному положенні, за стрілками на коробці, а муфту зі слідами оливи на корпусі чи на упаковці не ставити взагалі.
Віскомуфта на поширених моторах
Муфти схожі між собою, але на одній моделі їх буває кілька:
| Мотор | Як влаштовано | На що зважати |
|---|---|---|
| BMW 3 E36 / E46, 5 E34 / E39, 7 E38, X5 E53 | Спільні муфти для кількох серій | E36 / E34 / E39 до 2000 року і E46 / E39 / X5 від 2000 мають різні муфти |
| Mercedes-Benz Sprinter 901–904 2.9 TDI | Муфта на три отвори | Sprinter 2.2–2.7 CDI бере іншу муфту |
| Mercedes-Benz Sprinter 906, Vito W639 2.2 CDI від 2009 | Спільна муфта для обох моделей | Ранні Vito W639 мають свою муфту |
| VW LT 2.5 / 2.8 TDI 96– | Муфта окремо або з крильчаткою | Для 2.5 і 2.8 TDI муфти різні |
| Audi A6, VW Passat 1.9 TDI 96–; A4–A8, Passat 2.5 TDI 97– | Муфти під поздовжній мотор | Звіряють об'єм мотора: 1.9 і 2.5 TDI не взаємозамінні |

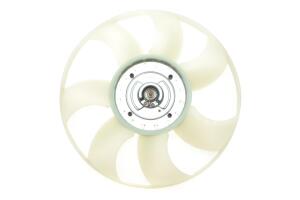

| Ford Transit 2.2 / 2.4 TDCi 06– | Муфта з крильчаткою, версія з кондиціонером окремо | Transit 2.4 DI 2000–2006 бере іншу муфту |
Ці збіги дано за назвами муфт; перед замовленням варто звірити кріплення й діаметр зі старою деталлю.
Що питають про віскомуфту
Як перевірити віскомуфту вентилятора?
На холодному заглушеному моторі крильчатка крутиться рукою легко, на гарячому — туго. Якщо й після прогріву вона обертається вільно, муфта прослизає; якщо туго вже на холодному й гуде без перерви — не вимикається. Сліди оливи й люфт підшипника — привід міняти муфту одразу.
Чи можна відремонтувати віскомуфту або долити в неї оливу?
Виробники муфт ремонту не передбачають: оливу не доливають, а муфту, що потекла, міняють цілком. Крильчатку, якщо вона ціла, можна переставити на нову муфту.
Чому вентилятор з віскомуфтою гуде після запуску?
Відразу після холодного пуску муфта кілька хвилин може бути «зчеплена», поки олива не перейде в запасну камеру, — це нормально. Якщо гул не зникає й мотор прогрівається довго, муфта заклинила.
Схожа на вигляд, інша за кріпленням: як не помилитися з віскомуфтою
На одній моделі бувають муфти на три й чотири болти, біметалеві й електронні, для версії з кондиціонером і без, а крильчатки відрізняються діаметром і кількістю лопатей. Експерти Auto-Mechanic підберуть запчастину за VIN-кодом за допомогою оригінальних електронних каталогів.
